機械畢業設計（論文）-減速器箱蓋后面螺紋雙面臥式攻絲組合機床設計【全套圖紙】

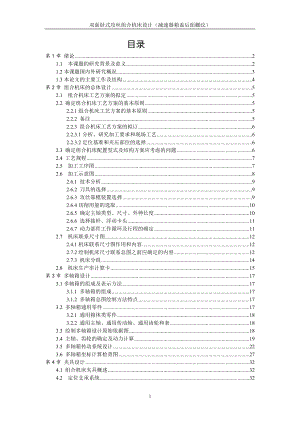

雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 1 目錄 第 1 章 緒論2 1.1 本課題的研究背景及意義.2 1.2 本課題國內外研究概況3 1.3 本論文的主要工作及結構4 第 2 章 組合機床的總體設計5 2.1 組合機床工藝方案的擬定.5 2.2 確定組合機床工藝方案的基本原則.5 2.2.1 組合機床工藝方案的基本原則.5 2.2.2 備注5 2.2.3 組合機床工藝方案的擬訂6 2.2.3.1 分析、研究加工要求和現場工藝6 2.2.3.2 定位基準和夾壓部位的選擇6 2.3 確定組合機床配置型式及結構方案應考慮的問題.6 2.4 工藝規程.7 2.5 加工工序圖.7 2.6 加工示意圖.8 2.6.1 技術分析9 2.6.2 刀具的選擇9 2.6.3 攻絲靠模裝置選擇9 2.6.4 切削用量的選取.10 2.6.5 確定主軸類型、尺寸、外伸長度10 2.6.6 選擇接桿、浮動卡頭11 2.6.7 動力部件工作循環及行程的確定11 2.7 機床聯系尺寸圖.12 2.4.1 機床聯系尺寸圖作用和內容.12 2.7.2 繪制機床尺寸聯系總圖之前應確定的內容.12 2.7.3 機床分組14 2.8 機床生產率計算卡.15 第 3 章 多軸箱設計17 3.1 多軸箱的組成及表示方法17 3.1.1 多軸箱的組成17 3.1.2 多軸箱總圖繪制方法特點17 3.2 多軸箱通用零件.17 3.2.1 通用箱體類零件18 3.2.2 通用主軸、通用傳動軸、通用齒輪和套18 3.3 繪制多軸箱設計原始依據圖.18 3.4 主軸、齒輪的確定及動力計算.19 3.5 多軸箱傳動系統設計.22 3.6 多軸箱坐標計算檢查圖.27 第 4 章 夾具設計32 4.1 組合機床夾具概述.32 4.2 定位支承系統.32 福州大學本科畢業設計 2 4.3 夾緊機構.33 4.4 夾緊力計算.34 第 5 章 結論與展望36 第 6 章 謝辭38 第 7 章 參考文獻39 全套圖紙，加全套圖紙，加 153893706153893706 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 3 第第 1 1 章章 緒論緒論 1.1 本課題的研究背景及意義 隨著現代化工業技術的快速發展，特別是隨著它在自動化領域內的快速發 展，組合機床的研究已經成為當今機器制造界的一個重要方向，在現代工業運 用中，大多數機器的設計和制造都是用機床大批量完成的?，F(xiàn)代大型工業技術 的飛速發展，降低了組合機床的實現成本，軟件支持機制也使得實現變得更為 簡單，因此，研究組合機床的設計具有十分重要的理論意義和現實意義。 在工業高速發展的現代化浪潮中，各種機械設計和制造業中，組合機床的 應用越來越廣泛，越來越轉化為生產力，從這個意義上講，對組合機床的研究 具有重要的現實意義。組合機床是根據工件加工需要，以通用部件為基礎，配 以少量專用部件組成的一種高效專用機床。組合機床是按系列化標準化設計的 通用部件和按被加工零件的形狀及加工工藝要求設計的專用部件組成的專用機 床。由于通用部件已經標準化和系列化，可根據需要靈活配置，從而縮短了設 計和制造的周期，因此，組合機床兼有低成本和高效率的優點，在大批、大量 生產中得到了廣泛的應用，并可用以組成自動生產線。 總體方案的設計主要包括制定工藝方案（確定零件在組合機床上完成工藝 內容及加工方法，選擇定位基準和夾緊部位，決定工步和刀具種類及其結構形 式，選擇切削用量等） 、確定機床配置形式、制訂影響機床總體布局和技術性能 的主要部件的結構方案?？傮w方案的擬定是設計組合機床最關鍵的一步。方案 制定得正確與否，將直接影響機床能否達到合同要求，保證加工精度和生產率， 并且結構簡單、成本較低和使用方便。對于同一加工內容，有各種不同的工藝 方案和機床配置方案，在最后決定采用哪種方案時，必須對各種可行的方案作 全面分析比較，根據工件的加工要求和特點，按一定的原則、結合組合機床常 用工藝方法、充分考慮各種影響因素，并經技術經濟分析后擬訂出先進、合理、 經濟、可靠的工藝方案。 在組合機床諸多零件中，多軸箱和夾具與組合機床密切相關，是組合機床 的重要組成部件。它是選用通用零件“按專用要求設計的，所以是組合機床設計 過程中工作量較大的零部件，就多軸箱設計來說，工作量主要集中在傳動系統 福州大學本科畢業設計 4 的設計上，軸的設計必須保證各軸的轉速、旋向、強度和剛度，而且應當考慮 有無讓刀，有無調位機構等。 夾具是組合機床的重要組成部件，是根據機床的工藝和結構方案的具體要 求而專門設計的。它是用于實現被加工零件的準確定位，夾壓，刀具的導向， 以及裝卸工件時的限位等作用的。組合機床夾具和一般夾具所起的作用看起來 好象很接近，但是其結構和設計要求卻有著很顯著的甚至是很根本的區別。組 合機床夾具的結構和性能，對組合機床配置方案的選擇，有很大的影響。 因此，本課題基于使設計出的機床結構簡單、使用方便、效率高、質量好 提出的要求，著重選擇最佳的工藝方案，合適地確定機床工序集中程度，合理 地選擇組合機床的通用部件，恰當?shù)慕M合機床的配置型式，合理地選擇切削用 量，以及設計高效率的夾具、工具、刀具及主軸箱就是本次設計主要內容。具 體的工作就是要制定工藝方案，進行機床結構方案的分析和確定，進行組合機 床總體設計，組合機床的部件設計和施工設計，使其具有工程意義，實現其在 實際應用中的價值。 1.2 本課題國內外研究概況 近 20 年來，組合機床自動線技術取得長足進步，自動線在加工精度、生 產效率、利用率、柔性化和綜合自動化等方面的巨大進步，標志著組合機床自 動線技術發展達到了高水平。自動線的技術發展，刀具、控制和其他相關技術 的進步，特別是 CNC 控制技術發展對自動線結構的變革及其柔性化起著決定性 的作用。隨著市場需求的變化，柔性將愈來愈成為抉擇設備的重要因素。因此， 組合機床自動線將面臨由高速加工中心組成的 FMS 的激烈競爭。 組合機床是一種專用高效自動化技術裝備，目前，由于它仍是大批量機械 產品實現高效、高質量和經濟性生產的關鍵裝備，因而被廣泛應用于汽車、拖 拉機、內燃機和壓縮機等許多工業生產領域。其中，特別是汽車工業，是組合 機床最大的用戶。如德國大眾汽車廠在 Salzgitter 的發動機工廠，在大批量生 產的機械工業部門，大量采用的設備是組合機床。因此，組合機床的技術性能 和綜合自動化水平，在很大程度上決定了這些工業部門產品的生產效率、產品 質量和企業生產組織的結構，也在很大程度上決定了企業產品的競爭力。 現代組合機床和自動線作為機電一體化產品，它是控制、驅動、測量、監 控、刀具和機械組件等技術的綜合反映。近 20 年來，這些技術有長足進步，同 時作為組合機床主要用戶的汽車和內燃機等行業也有很大的變化，其產品市場 壽命不斷縮短，品種日益增多且質量不斷提高。這些因素有力地推動和激勵了 組合機床的不斷發展。 組合機床是由大量的通用部件和少量的專用部件組成且工序集中的高效專 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 5 用機床.由萬能機床和專用機床發展而來.由于組合機床工序的高度集中，即在 一臺機床上可同時完成一種或幾種不同工序加工，因此適應了產量大、精度高 的生產要求，并且克服了萬能機床結構復雜、勞動強度大、生產效率低、精度 不易保證的缺點，以及專用機床通用性差、不適應現代技術迅速發展、產品經 常更新的要求.所以，組合機床及其自動線已廣泛應用到汽車、柴油機、電動機、 儀器儀表以及軍工產品等的生產上，并顯示出巨大的優越性。 1.3 本論文的主要工作及結構 本次設計工作將設計一臺雙面臥式攻絲組合機床（減速器箱蓋后面螺紋） 。 因此，目的是使設計出的機床結構簡單、使用方便、效率高、質量好。從而選 擇最佳的工藝方案，合適地確定機床工序集中程度，合理地選擇組合機床的通 用部件，恰當?shù)慕M合機床的配置型式，合理地選擇切削用量，以及設計高效率 的夾具、工具、刀具及主軸箱就是本次設計主要內容。具體的工作就是要制定 工藝方案，進行機床結構方案的分析和確定，進行組合機床總體設計，組合機 床的部件設計和施工設計。 摘要部分，指出了本課題的研究概況，本課題的研究方法，第 1 章是緒論， 主要介紹了本課題的研究背景及意義，指出本課題在國內外的研究概況，并給 出了本論文的主要工作及結構。 第 2 章是本論文的主體部分，主要給出了本次課題研究即攻減速器箱蓋后 面螺紋的雙面臥式攻絲組合機床的總體設計。 在接下去的幾個部分分別給出了通過本課題的研究之后得出的結論，并對 此方向的課題進行展望，表達了對學院老師特別是導師的感謝，給出完成本論 文所需要的參考文獻，最后，附上相關的設計圖紙 7 張,及一張生產效率卡。 福州大學本科畢業設計 6 第第 2 2 章章 組合機床的總體設計組合機床的總體設計 2.1 組合機床工藝方案的擬定 工藝方案的擬訂是組合機床設計的關鍵一步。因?yàn)楣に嚪桨冈诤艽蟪潭壬?決定了組合機床的結構配置和使用性能。因此，應根據工件的加工要求和特點， 按一定的原則、結合組合機床常用工藝方法、充分考慮各種影響因素，并經技 術經濟分析后擬出先進、合理、經濟、可靠的工藝方案。 2.2 確定組合機床工藝方案的基本原則 2.2.1 組合機床工藝方案的基本原則 1粗精加工分開原則 粗加工的切削負荷較大，切削產生的熱變形、較大 夾壓力引起的工件變形以及切削振動等，對精加工工序十分不利，影響加工尺 寸精度和表面粗糙度。因此，在擬訂工件一個連續的多工序工藝過程時，應選 擇粗精加工工序分開的原則。 2工序集中原則 組合機床運用多刀集中在一臺機床上完成一個或多個工 件的不同表面的復雜過程，從而有效的提高生產率。因此，在擬訂工藝方案時， 在保證加工質量和操作維修方便的情況下，應適當提高工序集中程度，以便減 少機床臺數、占地面積和節省人力，取得理想的效益。本機床由于螺紋孔直徑 較小，精度較高，要求主軸和機床剛度較好，所以工序應集中，并且十個孔的 相對位置精度要求較高所以工序集中加工。通過絲錐對孔進行一次性加工，從 而保證精度，質量，生產率。 2.2.2 備注 攻絲機床都是借助電動機正轉進行攻絲，加工完了電動機反轉使絲錐退出 工件。電動機的反向和停止是由攻絲行程控制機構來操縱的。為了確保攻絲電 動機的可靠反向和停止，在電氣控制系統設計上，除了一般動作控制信號外， 還必須增設互鎖保險開關。為了在絲錐退回原位電動機能及時停止，不因慣性 轉動造成絲錐超程，破壞攻絲機構的原位狀態，在電動機停轉時，一般應采用 剎車機構以制動。當一個主軸箱上攻絲主軸少于 8 根時可以不用。對特大的攻 絲主軸箱有時還應設置兩個或更多的剎車機構，以確?？煽康闹苿?dòng)。本設計的 主軸箱的主軸只有 6 根，所以不需要 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 7 2.2.3 組合機床工藝方案的擬訂 2.2.3.1 分析、研究加工要求和現場工藝 根據分析、研究被加工零件減速器箱蓋兩端面螺紋孔，在箱體上分別加工， 技術要求及生產綱領。深入現場調查分析零件（或同類零件）的加工工藝方法， 定位和加緊，所采用的設備、刀具及切削用量，生產率情況及工作條件等方面 的現行工藝資料，以便制定出切合實際的合理工藝方案。 2.2.3.2 定位基準和夾壓部位的選擇 1由于實行多刀加工，切削負荷大，工件受力方向變化，加工零件為箱體， 所以采用一面兩銷定位，上面夾緊。 2組合機床的工藝方法及所能獲得的加工精度；表面粗糙度和形位精度。 表 1-1 所列是組合機床加工螺紋孔的典型工藝過程。 表 1-1 螺紋孔加工典型工藝過程 螺紋孔類別工藝過程 一般緊固螺紋孔鉆底孔，倒角，攻絲 較高精度螺紋孔鉆底孔，擴至底孔尺寸，倒角，攻絲 在攻絲前最好在孔口倒角，以使絲錐容易進入空中，有利于準確的保證攻 絲深度。攻絲一般都采用一個工步一次加工出需要的深度。但當螺紋孔較深時， 可以利用二次進給的方法來攻絲。第一次攻到一段距離后，絲錐反轉退回，但 不全部退出工件，然后絲錐又正轉攻進，一直到需要的深度。這樣可以減少因 切削阻塞使扭力矩增大，甚至使絲錐折斷。這種分兩次攻絲的進給運動，也是 通過特殊的攻絲行程控制機構自動控制的。其工作原理與通用的攻絲行程控制 機構類似。亦可以在通用的攻絲行程控制機構上增加兩個行程開關和擋鐵來實 現。 2.3 確定組合機床配置型式及結構方案應考慮的問題 根據工件的特點、工藝要求、生產率要求及工藝方案等，可大體確定采用 哪種基本配置型式的機床。配置方案不同對機床的復雜程度、通用化程度、結 構工藝性、加工精度、機床重新調整的可能以及經濟性等都有不同的影響。因 此，確定機床配置型式和結構方案時應考慮以下主要問題。 在確定機床配置型式和結構方案時，首先要考慮如何穩定地保證零件的加工精 度。影響加工精度的主要因素有夾具誤差和加工誤差兩方面。夾具誤差：一般 精加工的夾具公差為零件公差的 1/31/5。固定式夾具單工位組合機床可達到 福州大學本科畢業設計 8 的加工精度很高。 2.4 工藝規程 工序 10：粗銑機蓋下底面 工序 20：銑機蓋上窺視孔表面 工序 30：半精銑、精銑機蓋下底面 工序 40：粗銑機蓋主軸孔附近凸臺 工序 50：在機蓋上底面左側鉆孔 2-11 惚孔 2-24 工序 60：在機蓋底面右側鉆 2 個 7.8 孔，在左側鉆一個 7.8 孔 工序 70：攻機蓋底面右側的 M10-H7 的螺紋孔 工序 80：鉆 100+0.0350與 80+0.0300（不到尺寸） 工序 90：鏜主軸孔 100+0.0350與 80+0.0300（不到尺寸） 工序 100：精鏜主軸孔 100+0.0350與 80+0.0300 工序 110：鉆 6-13 惚平 30 的螺栓孔 工序 120：精銑機蓋主軸孔附近凸臺 工序 130：在組合機床上分別在機蓋前后端面上鉆 12-6.8 的孔 工序 140：在組合機床上分別在機蓋前后端面上攻 12-M8-7H 的螺紋孔 工序 150：鉆機蓋上窺視孔 4-3.9 孔 工序 160：鉆削為 2-8 的錐銷孔 工序 170：在窺視孔上攻 4-M6-H7 的螺紋孔 工序 180：清洗去毛刺 工序 190：檢查 2.5 加工工序圖 被加工零件工序圖具有直觀的作用，此外，它還具有一些特定的要求。被 加工零件工序圖是根據選定的工藝方案，表示在一臺機床上或一條自動線上完 成的工藝內容，加工部位的尺寸及精度、技術要求、加工用定位基準、夾壓部 以及被加工零件的材料、硬度和在本機床上加工前毛坯情況的圖紙。它是在原 有的工件圖基礎上，以突出本機床或自動線加工內容，加上必要的說明繪制的。 它是組合機床設計的主要依據。也是制造使用時調整機床，檢查精度的重要技 術文件。被加工零件工序圖應包括下列內容： 1在圖上應表示出被加工零件的形狀，尤其是要設置中間導向時，應表示 出工件內部筋的布置和尺寸，以便檢查工件裝進夾具是否相碰，以及刀具通過 的可能性。 2在圖上應表示出加工用基面和夾壓的方向及位置，以便依此進行夾具的 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 9 支承，定位及夾壓系統的設計。 3在圖上應表示出加工表面的尺寸、精度、光潔度，位置尺寸及精度和技 術條件（包括對上道工序的要求及本機床保證的部分） 。 4圖中還應注明被加工零件的名稱、編號、材料、硬度以及被加工部位的 余量。 此外，為了使被加工零件工序圖清晰明了，能突出本機床的加工內容，繪 制時對本機床加工部位用粗實線表示，其尺寸打上方框，其余部位用細實線表 示。 本設計中，我設計的是攻減速器箱蓋后面螺紋，采用一面兩銷定位，實現 完全定位。由于利用工件的底面作為基面，為了使夾緊可靠以及部件配置合理， 采用對工件的頂面進行夾緊。要求加工之后能滿足尺寸的公差范圍之內。整體 的定位及夾緊的位置可見下圖所示。 2.6 加工示意圖 加工示意圖是組合機床設計的重要圖紙之一，在機床總體設計中占有重要 地位。它是設計刀具、夾具、主軸箱以及選擇動力部件的主要資料，同時也是 調整機床和刀具的依據。 加工示意圖，要反映機床的加工過程和加工方法，刀具尺寸及加工尺寸， 福州大學本科畢業設計 10 主軸尺寸及伸出長度，主軸、刀具、工件間的聯系尺寸等，根據機床要求的生 產率及刀具特點，合理地選擇刀削用量，決定動力頭的工作循環。 加工示意圖應繪制成展開圖，其繪制順序是：首先按比例繪制工件的外形 及加工部位的展開圖，加工示意圖還要繪制出工件加工部位的圖形。加工示意 圖還要考慮一些特殊要求（如工件抬起、主軸定位、危險區等） 。決定動力頭的 工作循環及行程。最后，選擇切削用量及附加必要的說明。 綜合考慮以上各種注意事項，可以看出加工示意圖的繪制方法可以分為幾 個步驟，即刀具的選擇、工序間余量的確定等。 2.6.1 技術分析 螺紋孔M8 精度等級：7H 材料： HT200 硬度： HB190 盲孔 加工深度 L=15mm 2.6.2 刀具的選擇 刀具的類型的選擇決定于所切螺紋的性質、所切螺紋在工件上的位置、工 件的構造與尺寸及生產的批量。 查 10 P899 表 10-49 選用細柄機用絲錐 6-M8-H3 GB3464-83。 2.6.3 攻絲靠模裝置選擇 在組合機床上攻制螺紋多采用攻絲靠模裝置。其原理仍然是“自引法”攻 絲。這種攻絲裝置的進給運動，直接由靠模螺桿、螺母得到。常用的靠模裝置 有：TO281 型攻絲靠模裝置和 TO282 型靠模裝置。 本設計中采用了通用的 TO281 型攻絲靠模裝置 TO281 型攻絲靠模 這種靠模裝置有攻絲靠模和攻絲卡頭配合組成，并由攻絲裝置配置成攻絲 組合機床。 動力由攻絲主軸通過雙鍵傳到攻絲靠模桿，再經平鍵傳遞給攻絲卡頭上的 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 11 min/99. 7 25 . 1 30 82 . 6 9 . 06 . 0 2 . 1 0 m pt dc v ym x v 絲錐。靠模螺母通過結合子和彈簧裝在套筒內，套筒由壓板壓在靠模板誰上。 攻絲時，靠模桿邊轉動邊向前移動，其進給量與絲錐引進量相同。壓板的壓力 要適當，以保證絲錐遇到故障不能前進，扭力增大，靠模桿與靠模螺母同時轉 動，停止進給，避免破壞傳動件或扭轉絲錐。 這種裝置易于調整，只要松開壓板，則可方便的將攻絲靠模取出，且在變 動加工螺孔規格時，易裝卸調換。 選用攻螺紋靠模規格 2。 2.6.4 切削用量的選取 由于組合機床有大量刀具同時工作，為了使機床正常工作，不經常停車換 刀，而達到較高的生產率。所選擇的切削用量比一般通用機床的切削用量要低 一些?？傮w上說：在采用多軸加工的組合機床的切削用量和切削速度要低一些。 根據現有組合機床使用情況，多軸加工的切削用量比通用機床單刀加工的切削 用量約30%左右。 查閱 2 P51 表 2-17 攻絲切削速度 加工材料為鑄鐵 切削速度：v=48m/min 查 10 P1142 表 14-90 由公式計算得 (2-1) 取 v=8m/min 進給量為絲錐的導程 f=1.25mm/r 由公式：v=d n 得: 主軸轉速 n=318/r/min 2.6.5 確定主軸類型、尺寸、外伸長度 主軸類型主要依據工藝方法和刀桿與主軸的聯結結構進行確定。主軸軸頸 及軸端尺寸主要取決于進給抗力和主軸刀具系統結構。 通用攻螺紋主軸有兩種(1)滾錐軸承攻螺紋主軸(2)滾針軸承攻螺紋主軸。 2.6.5.1 主軸類型 查9 表 4-2 選用滾錐軸承攻螺紋主軸 2.6.5.2 主軸尺寸 根據公式：d=6.2 (2-2) 4 10T 福州大學本科畢業設計 12 可算出本設計中攻螺紋主軸的大致直徑 式中：d主軸直徑 T轉矩（Nm） D螺距大徑 P螺距 加工鑄鐵時 T=0.195DP (2-3) 4 . 15 . 1 由于本設計中 D=8mm，P=1.25mm，所以 查9中表 3-5 攻螺紋主軸直徑的確定，得螺紋 M8 的主軸直徑 d=17mm 轉矩 T=5 Nm 查9表 3-6 和 4-2 主軸直徑 d=20mm 外伸尺寸 L=120mm。 2.6.6 選擇接桿、浮動卡頭 加工螺紋時，常采用攻螺紋靠模裝置和攻螺紋卡頭及相配套的攻螺紋接桿， 絲錐用相應的彈簧夾頭裝在攻螺紋接桿上。 查9中圖 8-1 選用用于夾持 M6M30 的機用絲錐彈簧夾頭。 查9中圖 8-6 選用攻螺紋卡頭及攻螺紋接桿。 2.6.7 動力部件工作循環及行程的確定 動力部件的工作循環是指加工時，動力部件從原始位置開始運動到加工 終了位置，又返回到原位的動作過程。 2.6.7.1 工作進給長度的確定L工 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 13 (2-4)=+LLLL 切12 ：工作進給長度 ：切入長度 ：加工長度 ：切出長度L切L1LL2 =15+8=23mm L工 切入長度一般為 510mm，取 8mm。 切出長度為 0。 2.6.7.2 快速引進長度確定 快速引進是指動力部件把刀具送到工作進給位置，其長度由具體情況確定。 本工序選取快速引進長度為 75mm。 2.6.7.3 動力部件總行程的確定 動力部件總行程為快退行程和前后備量之和?？傂谐虨?630mm 前備量為 40mm，后備量為 515mm。 2.7 機床聯系尺寸圖 2.4.1 機床聯系尺寸圖作用和內容 機床聯系尺寸圖是以被加工零件工序圖和加工示意圖為依據，并按初步選 定的主要通用部件以及確定專用部件的總體結構而繪制的。是用來表示機床的 配置形式、主要構成及各部件安裝位置、相互關系、運動關系和操作方位的總 體布局圖。 機床聯系尺寸總圖表示的內容： 1表示機床的配置形式和總布局。 2完整齊全的反映各部件之間的主要裝配關系和聯系尺寸、專用部件的主要 輪廓尺寸、運動部件的運動極限位置及滑臺工作循環總的工作行程和前后備量 尺寸。 3標注主要通用部件的規格代號和電動機型號、功率及轉速，并標出機床分 組編號及組件名稱，全部組件應包括機床全部通用及專用零部件。 4標明機床驗收標準及安裝規程。 2.7.2 繪制機床尺寸聯系總圖之前應確定的內容 2.7.2.1 選擇動力部件 動力部件的選擇主要是確定動力箱和動力滑臺。根據已定的工藝方案和機 床配置形式并結合使用及修理因素，確定機床為臥式雙面單工位液壓傳動組合 福州大學本科畢業設計 14 機床，液壓滑臺實現工作進給運動，選用配套的動力箱驅動多軸箱攻絲主軸。 動力箱規格與滑臺要匹配，其驅動功率主要依據是根據多軸箱所傳遞的 切屑功率來選用。確定攻絲電機功率，應考慮絲錐鈍化的影響，一般按計算功 率的 1.52.5 倍選取。 （軸數少時取大值，軸數多時取小值） (2-5) 切削 主軸箱 P P 式中：消耗于各主軸的切削功率的總和，單位為 kw； 切削 P 主軸箱的傳動效率，加工黑色金屬時取 0.80.9，加工有色金 屬時取 0.70.8，主軸數多、傳動復雜時取小值，反之取大 值。 查組合機床設計簡明手冊表 6-20 則： (2-6)kw D vPD D Tv p w 1636 . 0 89740 825 . 1 8195 9740 195 9740 5 . 14 . 15 . 14 . 1 =6x0.1636/0.8=1.09kw 切削 P 1.09x2=2.18kw 查9表 5-39 本機床左右多軸箱均采用 1TD25-IB 型動力箱（=1420r/min;電動機選 q n Y100L1-4 型，功率為 2.2KW） 。 (2-7)NHBDfF231446.597320025 . 1 82626 6 . 08 . 06 . 08 . 0 NFF38867.35839231446.597366 總 根據選定的切削用量，計算總的進給力，根據所需的最小進給速度、工作 行程、結合多軸箱輪廓尺寸，考慮工作穩定性，選用 HY63-I 型液壓滑臺，以 及相配套的側底座（1CC631 型） 。查9P91 表 5-1 滑鞍寬度： 630mm 滑鞍長度： 1250mm 行 程： 630mm 滑座長度： 1920mm 高 度： 400mm 工進速度：6.5-250mm/min 快進速度：5m/min。 2.7.2.2 確定機床裝料高度 H 裝料高度是指工件安裝基面至地面的垂直距離。考慮上述剛度結構功能和 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 15 使用要求等因素選取計算： 最低孔高度 h2=204.5mm 滑臺高度 h3=400mm 側底座高度 h4=630mm 取 H=1250mm。 2.7.2.3 確定夾具輪廓尺寸 主要確定夾具底座的長、寬、高尺寸。 初取長為 1000mm,寬為 600mm，高為 850mm。 2.7.2.4 確定中間底座尺寸 中間底座尺寸在長度和寬度上滿足夾具的安裝要求。他在加工方向上的尺 寸，實際已由加工示意圖確定。 2.7.2.5 確定多軸箱輪廓尺寸 標準通用多軸箱厚度是一定的、臥式 325mm。因此，確定多軸箱，主要是 確定多軸箱的寬度 B 和高度 H 及最低主軸高度 h1。 B=b+2 (2-8) 1 b H=h+ (2-9) 11 bh 式中 b工件在寬度方向相距最遠的兩孔的距離 b=245mm b1最邊緣主軸中心至箱體壁距離 b170100mm 取 b1=75mm h工件在高度方向相距最遠的兩孔距離 h=35mm h1最低軸高度 B=245+2x75=395mm h1=h2+H-（0.5+h3+h4）=25+1100-（0.5+400+630）=94.5mm H=35+100+94.5=229.5mm 查9，P135 表 7-1 選取多軸箱體規格尺寸 400 x400。聯系尺寸圖如下圖所示 福州大學本科畢業設計 16 2.7.3 機床分組 為了便于設計和組織生產，組合機床各部件和裝置按不同功能劃分編組。 本機床編組如下： 第 10 組 左側床身 第 20 組 夾具 第 11 組 右側床身 第 12 組 中間底座 第 30 組 電氣裝置 第 40 組 傳動裝置 第 50 組 潤滑裝置 第 60 組 刀具 第 61 組 工具 第 71 組 左多主軸箱 第 72 組 右多主軸箱 2.8 機床生產率計算卡 根據加工示意圖所確定的工作循環及切削用量等，就可以計算機床生產率并 編制生產率計算卡。生產率計算卡是反映機床生產節拍或?qū)嶋H生產率和切削用 量、動作時間、生產綱領及負荷率等關系的技術文件。它是用戶驗收機床生產 效率的重要依據。 2.8.1 理想生產率 Q 理想生產率是指完成年生產綱領 A 所要求的機床生產率。與全年工時 tk 總數有關，單班制取 2350h A=5000 x(1+2%+2%)=5200 件 (2-10) Q=A/tk=5200/2350=2.21 件/h (2-11) 2.8.2 實際生產率 Q1 實際生產率是指設計機床每小時實際可生產的零件數量。 Q1=60/T單 (2-12) 式中 T單生產一個零件所需的時間, 可按下式計算： T單=t切+t輔=（L1/vf1+ L2/vf2+t停）+（L快進+L快退）/vfk+ t移+ t裝 （2-13） L1、L2刀具第一、第二工作進給長度，單位為 mm； 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 17 vf1 vf2刀具第一、第二工作進給量，單位為 mm/min; t停通常刀具在加工終了時無進給狀態下旋轉 510 轉所需的時間，單 位為 min;取 0.1min,即 6s. vfk動力部件快速行程速度。 本次采用的是液壓動力部件, 為 5m/min。 t移回轉工作臺進行一次工位轉換時間，一般取 0.1 min;此道工序可 忽略。 t裝工件裝、卸的時間（包括定位或撤消定位、夾緊或松開、清理基面 或切屑及調運工件等的時間）通常.取 0.5-1.5min.取 1.5min . 把數值帶入（2-13）中： 得到：T單=23/397.5+23/397.5+0.1+0.075/5+0.075/5+1.5 =1.7456min; 所以 Q1=60/T單=60/1.71=34.32 件/小時 則 Q1Q 所以滿足生產率要求 2.8.3 機床負荷率 當 Q1Q 時，機床負荷率為二者之比。 即 負= Q/ Q1 (2-14) =2.21/34.32 =6.4% 2.8.4 編制生產率計算卡 福州大學本科畢業設計 18 第第 3 3 章章 多軸箱設計多軸箱設計 3.1 多軸箱的組成及表示方法 多軸箱按結構特點分為通用（即標準）和專用多軸箱兩大類。前者結構典 型，能利用同用的箱體和傳動件；后者結構特殊，往往需要加強主軸系統剛性， 而使主軸及某些傳動件必須專門設計，故專用主軸箱通常指“剛性主軸箱” ，即 采用不需要刀具導向裝置的剛性主軸和用精密滑臺導軌來保證加工孔的位置精 度。通用主軸箱則采用標準主軸，借助導向套引導刀具來保證被加工孔的位置 精度。 本設計中所采用的就是通用主軸箱。 3.1.1 多軸箱的組成 多軸箱由通用零件如箱體、主軸、傳動軸、齒輪和附加機構等組成。其基 本結構中，箱體、前蓋、后蓋、上蓋、側蓋等為箱體類零件；主軸、傳動軸、 傳動齒輪、動力箱和電動機齒輪等為傳動類零件；分油器、注油標、排油塞、 和防油套等為潤滑及防油元件。 在多軸箱箱體內腔，可安排兩排 32mm 寬的齒輪或三排 24mm 寬的齒輪；箱 體后壁與后蓋之間可安排一排（后蓋用 90mm 厚時）或兩排（后蓋用 125mm 厚時） 24mm 寬的齒輪。 本多軸箱考慮到實際情況，在箱體體內安排了三排 24mm 寬的齒輪和一排 32mm 寬的齒輪。 3.1.2 多軸箱總圖繪制方法特點 1主視圖 用點劃線表示齒輪節圓，標注齒輪齒數和模數，兩嚙合齒輪相 切處標注羅馬字母，表示齒輪所在排數。標注各軸軸號及主軸和驅動軸、液壓 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 19 泵軸的轉速和方向。 2展開圖 每根軸、軸承、齒輪等組件只畫軸線上邊或下邊（左邊或右邊） 一半，對于結構尺寸完全相同的軸組件只畫一根，但必須在軸端注明相應的軸 號；齒輪可不按比例繪制，在圖形一側用數碼箭頭標明齒輪所在排數。 3.2 多軸箱通用零件 多軸箱的通用零件的編號方法如下： T07 或 1T07 系指與 TD 或與 1TD 系列動力箱配套的主軸箱同用零件，其標 記方法詳見9中表 4-1、表 4-2、表 4-4、表 4-5 和第七章相應的配套零件表。 順序號和零件順序號表示的內容隨類別號和小組號的不同而不同。例如： 800630T0711-11，表示寬 800mm，高 400mm 的主軸箱體；30T0731-42，表示 有排齒輪，用圓錐滾子軸承、直徑為 40mm 的傳動軸；34040T0741-41 表示模數為 3、齒數為 40、孔徑為 20mm 和寬度為 32mm 的齒輪。 3.2.1 通用箱體類零件 多軸箱的通用箱體類零件配套表詳見組合機床設計簡明手冊中表 7- 4；箱體材料為 HT200，前、后、側蓋等材料為 HT150。多軸箱體基本尺寸系列 標準（GB3668.1-83）規定，9 種名義尺寸用相應滑臺的滑鞍寬度表示，多軸箱 體寬度和高度是根據配套滑臺的規格按規定的系列尺寸（9中表 7-1）選擇； 多軸箱后蓋與動力箱法蘭尺寸見9中表 7-2，其結合面上聯接螺孔、定位銷孔 及其位置與動力箱聯系尺寸相適應（參見9中表 5-40） ；通用多軸箱體結構尺 寸及螺孔位置詳見9中表 7-1 及表 7-3。 多軸箱的標準厚度為 180mm，用于臥式主軸箱的前蓋厚度為 55mm，用于立 式的因兼作油池用，故加后到 70mm，基型后蓋的厚度為 90mm，變形后蓋厚度為 50mm，100mm 和 125mm 三種，應根據多軸箱的傳動系統安排和動力部件與多軸 箱的連接情況合理選用。 福州大學本科畢業設計 20 3.2.2 通用主軸、通用傳動軸、通用齒輪和套 本設計中，通用主軸、通用傳動軸的傳動結構，配套零件及聯系尺寸，詳 見9中第七章第二節。 多軸箱通用齒輪有：傳動齒輪、動力箱齒輪和電機齒輪三種（見9表 4- 5） ，其結構型式、尺寸參數及制造裝配要求詳見9表 7-247-23。 多軸箱用套和防油套綜合表參閱9表 7-24、表 7-23。 3.3 繪制多軸箱設計原始依據圖 多軸箱設計原始原始依據圖，是根據“三圖一卡”整理編繪出來的。其內 容及注意事項如下： 1 根據機床聯系尺寸圖，繪制多軸箱外形圖，并標注輪廓尺寸及動力箱驅動 軸的相對位置尺寸。 2 根據聯系尺寸圖和加工示意圖，標注所有主軸位置尺寸及工件與主軸、主 軸與驅動軸的相關位置尺寸。 3 根據加工示意圖標注各主軸轉速及轉向主軸逆時針轉向。 4 列表標明各主軸的工序內容、切削用量及主軸外伸尺寸。 5 標明動力件型號及其性能參數。 多軸箱原始依據圖如下圖所示 3.4 主軸、齒輪的確定及動力計算 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 21 主軸的型式和直徑，主要取決于加工工藝方法、刀具主軸聯接結構、刀具 的進給抗力和切削轉矩。 攻螺紋類主軸按支承型式分為兩種：1前后支承均為圓錐滾子軸承主軸。 2 前后支承均為推力球軸承和無內環滾針軸承的主軸。 3.4.1 主軸型式的確定 本設計中根據加工工藝要求，采用了第一種前后支承均為圓錐滾子軸承主 軸。其裝配結構、配套零件及聯系尺寸詳見組合機床設計簡明手冊中第七 章第二節。 主軸材料采用了 40Cr 鋼，熱處理 C42。 數量：6 根。 3.4.2 主軸直徑的確定 根據被加工零件工序圖和加工示意圖中的要求，是采用標準高速鋼絲錐， 對減速器箱蓋后面的 6 個 M81-7H 的螺紋孔進行攻絲。 根據公式：d=6.2 (3-1) 4 10T 可算出本設計中攻螺紋主軸的大致直徑 式中：d主軸直徑 T轉矩（Nm） D螺距大徑 P螺距 加工鑄鐵時 T=0.195DP，由于本設計中 D=8mm，P=1.25mm，所以 4 . 15 . 1 查9中表 3-5 攻螺紋主軸直徑的確定，得螺紋 M8 的主軸直徑 d=17mm 轉矩 T=5N.mm 查9中表 4-2 得 主軸直徑 d=20mm。 3.4.3 主軸位置的確定 由于是 6 根主軸同時對 6 個 M8 的螺紋孔進行攻絲加工，所以 6 根主軸的相 對位置應與 6 個螺紋孔的相對位置保持一致。 3.4.4 齒輪模數 齒輪模數 m 一般用類比法確定。 福州大學本科畢業設計 22 318-250 =(0.0300.018)0.0180.028 400318 PKW 空 多軸箱中的齒數模數常用 2、2.5、3、3.5、4 幾種。為便于生產，同一多 軸箱中的模數規格最好不要大于兩種。 本設計齒輪模數選 2 和 3。 3.4.5 多軸箱所需動力的計算 多軸箱的動力計算包括多軸箱所需要的功率和進給力兩項。 3.4.5.1 傳動系統確定之后，多軸箱所需要的功率按下列公式計算 (3-2) 111 nnn iii PPPPPPP 切切切切切切切切切切 式中 切削功率，單位為 KWP 切切 空轉功率，單位為 KWP 切 與負荷成正比的功率損失，單位為 KWP 切 每根主軸的切削功率，由選定的切削用量按公式計算或查圖表獲得；每根 主軸的空轉功率按9P62 表 4-6 確定；每根主軸上的功率損失，一般取所傳遞 功率的 1%。 3.4.5.2 主軸切削功率 =0.1636KWPDTv9740/ =6P=6x0.1636=0.9821KWP 切切 3.4.5.3 空轉功率 由于主軸直徑為 20mm，根據9P62 表 4-6： 主軸轉速為 n=318r/min，根據插值法： (3-3) =6x0.028=0.168KWP 切 3.4.5.4 功率損失 每根軸上的功率損失，一般可取所傳遞功率的 1% =(0.9821+0.168)x1%=0.0115KWP 切 111 0.9821 0.1680.01151.1616 nnn iii PPPPPPPKW 多箱切削空失切削空失 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 23 (3-4) 3.4.5.5 多軸箱所需進給力計算F切切 (3-5) i i=1 =F n F 切切 式中 各主軸所需的軸向切削力，單位為 N i F F=5973.23N (3-6) 6 . 08 . 0 26HBDf 6 . 08 . 0 20025 . 1 826xxx =6F=6x5973.23=35839.39N i F 3.5 多軸箱傳動系統設計 多軸箱傳動系統設計，是根據動力箱驅動軸位置和轉速、各主軸位置及其 轉速要求，設計傳動鏈，把驅動軸與各主軸連接起來，使各主軸獲得預定的轉 速和轉向。 3.5.1 對多軸箱傳動系統的一般要求 1在保證主軸的強度、剛度、轉速和轉向的條件下，力求使傳動軸和齒輪 的規格、數量為最少。因此，應盡量用用一根中間傳動軸帶動多根主軸，并將 齒輪布置在同一排上。當中心距不符合標準時，可采用變位齒輪或略微改動傳 動比的方法解決。 2盡量不用主軸帶動主軸的方案，以免增加主軸負荷，影響加工質量。遇 到主軸分布較密，布置齒輪的空間受到限制或主軸負荷較小、加工精度要求不 高時，可用一根強度較高的主軸帶動 12 根主軸的傳動方案。 3為使結構緊湊，主軸箱內齒輪副的傳動比一般要大于 1/2（最佳傳動比 為 11/1.5） ，后蓋內齒輪傳動比允許取至 1/31/3.5；盡量避免用升速傳動。 當驅動軸轉速較低時，允許先升速后再降一些，使傳動鏈前面的軸、齒輪轉速 較小，結構緊湊，但空轉功率損失隨之增加，故要求升速傳動比小于等于 2； 為使主軸上的齒輪不過大，最后一級經常采用升速傳動。 4用于粗加工主軸上的齒輪，應盡可能設置在第排，以減少主軸的扭曲 變形；精加工主軸上的齒輪，應設置在第排，以減少主軸的彎曲變形。 5多軸箱內具有粗精加工主軸時，最好從動力箱驅動軸齒輪傳動開始，就 分兩條加工路線，以免影響加工路線。 6驅動軸直接帶動的傳動軸數不能超過兩根，以免給裝配帶來困難。 3.5.2 擬訂多軸箱傳動系統的基本方法 福州大學本科畢業設計 24 擬訂多軸箱傳動系統的基本方法是：先把全部主軸中心盡可能的分布在幾 個同心圓上，在各個同心圓的圓心上分貝設置中心傳動軸；非同心圓分布的一 些主軸，也宜設置中間傳動軸（如一根傳動軸帶兩根或三根主軸） ；然后根據已 選定的各中心傳動軸再取同心圓，并用最少的傳動軸帶動這些中心傳動軸；最 后通過合攏傳動軸與動力箱驅動軸連接起來。 3.5.2.1 主軸分布類型 多組同心圓分布。對這類主軸，可在同心圓處分別設置中心傳動軸，由其 上的一個或幾個（不同排數）齒輪來帶動各主軸。 采用一根傳動軸帶動 3 根主軸的方案。 此方案?jìng)鲃?dòng)軸、齒輪數最少，用一根傳動軸帶動多根主軸。主軸齒輪規格 相同。 3.5.2.2 傳動系統的設計計算 1 各齒輪參數的設計計算：齒輪齒數和傳動軸轉速的計算公式如下： u = = (3-7) 從 主 z z 主 從 n n A = = (3-8) 從主 zz m 2 z S m 2 (3-9) 主 從 從主 從 z z nn u n = (3-10) 從 主 主主從 z z nunn= (3-11) ）（ ）（ 從 主 從從 um Au n n m A z m A z + = + = 1 2 1 22 (3-12) u Am n n m A z m A z + = + = 1 2 1 22 ）（ 主 從 主從 式中 u嚙合齒輪副傳動比； S 嚙合齒輪副齒數和； z z、z分別為主動和從動齒輪齒數； 主從 n、n分別為主動和從動齒輪轉速，單位為 r/min； 主從 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 25 A齒輪嚙合中心距，單位為 mm； M齒輪模數，單位為 mm。 已知：主軸轉速 n=785r/min，主軸直徑 d=20mm，主軸齒輪模數 m=2。 取驅動軸齒輪的模數 m=3，齒數=23（數量 1 個，設在第排） 。Z驅 2 傳動軸 1 即軸 4 的齒輪參數計算設計 = 1 z從3739.3623 3 59.902 1 231 371.61 u m=3 （數量 1 個，設在第排） 轉速 23 785488 /min 37 nr 傳動軸1 3 傳動軸 2 即軸 5 的齒輪參數計算設計 =z從24023 3 46.952 2 231 401.739 u m=3 （數量 1 個，設在第排） 轉速 23 785451 /min 40 nr 傳動軸2 4 主軸 1、2、3 即軸 1、3、2 的齒輪參數計算設計 取傳動軸齒輪的模數 m=2，齒數=24（數量 2 個，分別設在第、排） 。Z 2 60 2436 2 z 主軸1、2、3 241 361.5 u m=2 轉速 123 2324 785325 /min 3736 nr 主軸 主軸 1、3 即軸 1、2（數量各 1 個，設在第排） 。 主軸 2 即軸 3（數量 1 個，設在第排） 。 5 主軸 4、5、6 即軸 6、8、7 的齒輪參數計算設計 取傳動軸齒輪的模數 m=2，齒數=21（數量 2 個，分別設在第、排） 。z 2 50 2129 2 z 主軸4、5、6 211 291.38 u M=2 轉速 456 2321 785326 /min 4029 nr 主軸 主軸 4、6 即軸 1、2（數量各 1 個，設在第排） 。 福州大學本科畢業設計 26 主軸 5 即軸 8（數量 1 個，設在第排） 。 3.5.2.3 潤滑油泵的安置 油泵軸的位置要盡可能靠近油池，離油面高度不大于 400500 毫米；油泵 軸的轉速，須根據工作條件而定，主軸數目多，油泵轉速應選的高些。當用 R12-1 型葉片泵時，油泵轉速可在 400900 轉/分范圍內選擇。當箱體寬度大于 800 毫米，主軸數多于 30 根時，最好采用兩個油泵，以保證充分潤滑。 本主軸箱內采用了一個 R12-1 型葉片泵，為了便于維修，油泵齒輪布置在 了第一排。油泵的安置要使其回轉方向保證進油口到排油口轉過 270。轉速 為 902r/min。 3.5.2.4 手柄軸的安置 多軸箱一般設手柄軸，用于對刀、調整、或裝配檢修時檢查主軸精度。手 柄軸轉速盡量高些，其周圍應有較大空間。 本設計手柄軸的轉速為 722r/min。 3.5.2.5 驗算和校核 1 驗算各主軸轉速 2.52，完全滿 足疲勞強度要求。因此所取齒輪模數滿足使用及性能要求。 3 軸的強度校核 從上述可知，各軸所能承受的扭矩： 軸 d=20mm 1 1100.Mkg mm 通過計算各軸所承受載荷的情況： ,所以夾緊力足夠，且夾緊力是由兩個液壓缸同時提供，因此更 K W 可保證夾緊的可靠性。 因此，本次設計所設計的夾具能夠提供足夠的夾緊力，為保證加工精度提 供了有利的保證。同時液壓裝置的運用也降低了工人的勞動強度，體現了人性 化的設計。 本設計采用前法蘭式油缸 T5016帶滾子楔鐵夾緊機構。 夾具裝配圖如下圖所示 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 37 第第 5 5 章章 結論與展望結論與展望 隨著現代化工業技術的快速發展，特別是隨著它在自動化領域內的快速發 展，組合機床的研究已經成為當今機器制造界的一個重要方向，在現代工業運 用中，大多數機器的設計和制造都是用機床大批量完成的，即已經規格化了的， 通常由機械軟件 CAD 設計畫圖而成并且用機床來實現。現代大型工業技術的飛 速發展，降低了組合機床的實現成本，軟件支持機制也使得實現變得更為簡單， 因此，研究組合機床的設計具有十分重要的理論意義和現實意義。 本課題基于使設計出的機床結構簡單、使用方便、效率高、質量好提出的 要求，著重選擇最佳的工藝方案，合適地確定機床工序集中程度，合理地選擇 組合機床的通用部件，恰當?shù)慕M合機床的配置型式，合理地選擇切削用量，以 及設計高效率的夾具、工具、刀具及主軸箱就是本次設計主要內容。具體的工 作就是要制定工藝方案，進行機床結構方案的分析和確定，進行組合機床總體 設計，組合機床的部件設計和施工設計，使其具有工程意義，實現其在實際應 用中的價值。 雖然組合機床的應用越來越廣泛，隨之，各種各樣組合機床的設計也經常 見于報道，經過本次畢業設計，對資料的查閱和研讀，可以得出結論，對各種 福州大學本科畢業設計 38 組合機床的設計的研究方向隨著自動化技術的飛速發展而趨于這樣一種研究方 向，即組合機床及其自動線方向。 它是集機電于一體的綜合自動化程度較高的制造技術和成套工藝裝備。它 的特征是高效、高質、經濟實用，因而被廣泛應用于工程機械、交通、能源、 軍工、輕工、家電等行業。由于組合機床及其自動線是一種技術綜合性很高的 高技術專用產品，是根據用戶特殊要求而設計的，它涉及到加工工藝、刀具、 測量、控制、診斷監控、清洗、裝 B E 配和試漏等技術。 我國組合機床及組合機床自動線總體技術水平比發達國家要相對落后，國 內所需的一些高水平組合機床及自動線幾乎都從國外進口。工藝裝備的大量進 口勢必導致投資規模的擴大，并使產品生產成本提高。因此，市場要求我們不 斷開發新技術、新工藝，研制新產品，由過去的“剛性”機床結構，向“柔性” 化方向發展，滿足用戶需求，真正成為剛?cè)峒鎮涞淖詣?dòng)化裝備。 近幾十年來組合機床在汽車、拖拉機、柴油機、電機、機械、航空及軍工 等部門已獲得了廣泛的使用，一些中小批量生產的部門也開始推廣使用。除了 組合機床及其自動線方向外，還有以下幾個發展方向?yàn)椋?1、提高生產率 2、擴大工藝范圍 3、提高加工精度 4、提高自動化程度 5、創制超小型組合機床 6、發展專能組合機床及自動線 以上這些問題在理論上和實際實現上都將有一定的難度，它們都是機械設 計及其自動化方面值得進一步探討、需要解決的問題，也是今后努力的一個方 向，欣喜的是越來越多的人開始關注這個問題并為之作出不懈的努力，相信不 久的將來它們一定能得到較好的解決! 雙面臥式攻絲組合機床設計（減速器箱蓋后面螺紋） 39 第第 6 6 章章 謝辭謝辭 首先感謝我的導師孫曉林副教授，這篇論文是在他的悉心指導和親切關懷 下完成的。在我完成畢業設計的三個月期間，導師給予了親切的關懷和諄諄的 教導，使我能正確對待學習中遇到的困難和挫折，導師給了大力的支持和鼓勵。 導師嚴謹認真的治學態度、求實的工作作風、豐富的科研經驗、科學的思維方 式和正直的人格都令我非常敬佩，并將多我產生深遠的影響。在此論文完成之 際，謹向我的導師表示誠摯的謝意和深深的敬意! 其次，感謝福州大學機械工程與自動化學院全體老師的
